توجه داشته باشید که پیوندهای افقی بین کربن ها در ساختارهای چگالش نشان داده نمی شوند - واحدهای CH 3، CH 2 و CH به سادگی در کنار یکدیگر قرار می گیرند - اما پیوندهای عمودی کربن-کربن مانند اولین ساختار متراکم شده در بالا نشان داده شده است. همچنین در دومین ساختار متراکم توجه کنید که دو واحد CH 3 متصل به کربن CH با هم به عنوان (CH 3) 2 گروه بندی می شوند.
حتی ساده تر از ساختارهای متراکم، ساختارهای اسکلتی مانند آنچه در جدول نشان داده شده \(\PageIndex{1}\) است. قوانین برای طراحی ساختارهای اسکلتی ساده هستند.
قانون 1
اتم های کربن معمولا نشان داده نمی شوند. در عوض فرض میشود که یک اتم کربن در هر تقاطع دو خط (پیوند) و در انتهای هر خط قرار دارد. گاهی اوقات، یک اتم کربن ممکن است برای تأکید یا وضوح نشان داده شود.
قانون 2
اتم های هیدروژن متصل به کربن نشان داده نمی شوند. از آنجا که کربن همیشه ظرفیت 4 دارد، ما از نظر ذهنی تعداد صحیح اتم های هیدروژن را برای هر کربن تأمین می کنیم.
قانون 3
اتم های غیر از کربن و هیدروژن نشان داده شده است.
| مرکب | ساختار خط باند | ساختار اسکلتی |
|---|---|---|
| ایزوپرن، C 5 H 8 | ||
| متیل سیکلوهگزان، C 7 H 14 |  |
 |
| فنل، C 6 H 6 O |
یک توضیح دیگر: اگرچه چنین گروهبندی هایی مانند —CH 3، -OH و -NH 2 معمولاً با اتم C، O یا N ابتدا و اتم H دوم نوشته می شوند، گاهی اوقات ترتیب نوشتن به H 3 C-، HO- و H 2 N- معکوس می شود تا اتصالات پیوندی واضح تر شود. واحدهای بزرگتر مانند —CH 2 CH 3 معکوس نیستند. ما H 3 CH 2 C را نمی نویسیم زیرا گیج کننده خواهد بود. با این حال، هیچ قانون تعریف شده ای وجود ندارد که همه موارد را پوشش دهد؛ این عمدتا موضوع اولویت است.
کاروون، ماده ای که مسئول بوی نعناع است، ساختار زیر را دارد. بگویید که چند هیدروژن به هر کربن متصل می شوند و فرمول مولکولی کارون را ارائه می دهند.
استراتژی
انتهای یک خط نشان دهنده یک اتم کربن با 3 هیدروژن، CH 3 است؛ یک تقاطع دو طرفه یک اتم کربن با 2 هیدروژن است، CH 2؛ یک تقاطع سه طرفه یک اتم کربن با 1 هیدروژن، CH است؛ و یک تقاطع چهار طرفه یک اتم کربن است که هیچ هیدروژن متصل ندارد.
راه حل
چند هیدروژن به هر کربن در ترکیبات زیر پیوند داده می شود و فرمول مولکولی هر ماده چیست؟
- پاسخ
-
ساختارهای اسکلتی را برای ترکیباتی که فرمول مولکولی زیر را برآورده می کنند پیشنهاد دهید: در هر مورد بیش از یک احتمال وجود دارد.
- سی ۵ اچ ۱۲
- C 2 H 7 N
- C 3 H 6 O
- C 4 H 9 کلر
- پاسخ
-
(الف) امکانات متعددی وجود دارد، مانند:
ب) امکانات متعددی وجود دارد، از جمله:

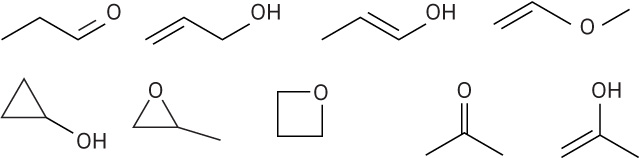

(ج) امکانات متعددی وجود دارد، از جمله:
(د) امکانات متعددی وجود دارد، مانند:
مدل مولکولی زیر نمایشی از اسید پارا آمینوبنزوئیک (PABA)، ماده فعال در بسیاری از کرم های ضد آفتاب است. موقعیت های اوراق قرضه چندگانه را نشان می دهد و یک ساختار اسکلتی را ترسیم می کند (سیاه = C، قرمز = O، آبی = N، خاکستری = H).
- پاسخ
-
.png)
